変形地盤の制御: 岩石の圧搾において摩擦安定剤が優れた性能を発揮する理由
すべての地下技術者は、最終的にはじっとしていることを拒否する地面に遭遇します。それを「圧迫された地面」、「膨張した粘土」、または単なる重く収束した屋根と呼ぶにせよ、迫ってくるトンネルに対処するのは非常に頭の痛い問題です。
この種の動的な岩石に、{0}完全にグラウトを注入した堅い鉄筋ボルト-などの純粋に硬い支持体-で立ち向かおうとすると、通常、鋼材が折れて道路が破損することになります。岩石の質量が大きすぎます。それと一緒に動くことを拒否するものはすべて破壊します。
そこで、スプリット セットとして広く知られるフリクション スタビライザーがその価値を発揮します。彼らは岩の動きに抵抗しません。彼らはそれを管理します。なぜ地盤の変形にこれほどうまく機能するのか、幾何学と物理学を見てみましょう。

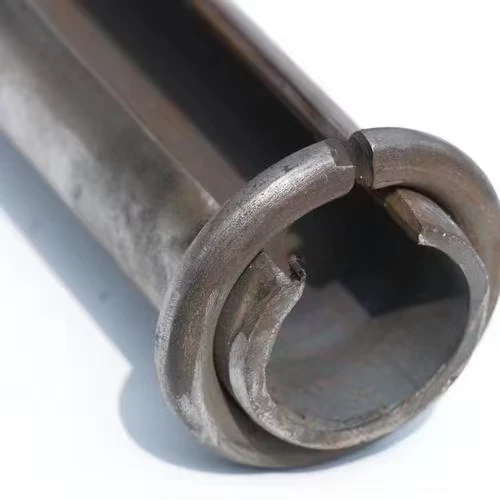

一見すると、スプリット セットはシンプルに見えます。先端が先細になった C 形鋼管と、アンカー プレート用のリングが溶接されたものです。{0}{1}しかし、エンジニアリングはすべて断面の数学にあります。-
チューブの外径は意図的にドリル穴より若干大きめに製作しております。 (空気圧ハンマーまたはジャンボ リグを使用して) 穴に押し込むと、C- シェイプはわずかに圧縮されます。
これにより、ボアホール壁の全長に沿って大規模で継続的な半径方向の摩擦が発生します。
点で固定されたメカニカル ボルトとは異なり、摩擦スタビライザーが岩の上から下までしっかりとグリップし、荷重を均等に分散します。{0}
2.「譲る」力（岩に取り組む）
摩擦スタビライザーが地面を締め付けるのに優れている主な理由は次のとおりです。それは、摩擦スタビライザーが降伏する可能性があるからです。
周囲の地層が収束し始めると、硬質樹脂ボルトは折れるまで極度のせん断応力を受けます。ただし、スプリット セットにはリリース バルブが組み込まれています。-地面の動きが摩擦閾値を超えた場合、インナーチューブは保持能力を失うことなくボアホール内でわずかに滑ります。
動く岩の運動エネルギーを吸収します。
定盤と岩肌に対するアクティブなクランプ圧力を維持しながら、優雅に変形します。
これは本質的にトンネルの衝撃吸収材です。
地力学とは別に、サイト管理者が分割セットを好むのには、次のような単純な理由があります。スピード。
ペースの速い開発では、一分一秒が勝負です。{0}樹脂ボルトには、穴あけ、穴の洗浄、カプセルの挿入、回転、硬化時間の待機が必要です。スプリットセット?ドリルで穴を開け、ボルトを打ち込んで完了です。化学薬品による待機期間はありません。一時的なサポートや爆発直後の顔面の安定化には、摩擦スタビライザーの取り付け速度に勝るものはありません。
4. 実際の現実: 使用すべきでない場合
製品の限界について正直であることが、優れたエンジニアリングのすべてです。スプリット セットは、頑丈な鉄筋ボルトに比べて鋼壁が薄いです。-
酸性度の高い地下水や湿った地下水を扱う場合、未処理のスチール製スプリットセットはすぐに腐食します。そのため、腐食性環境では、次のものを使用する必要があります。溶融亜鉛メッキ（HDG）スプリット セット-.
また、堅固な樹脂結合が厳密に必要とされる、硬くてブロック状の岩における巨大な自重静荷重の場合には、最初の選択肢として使用すべきではありません。{0}}ツールを地質に合わせます。
よくある質問
Q: セルフ ドリリング アンカー ボルトはどのような国際規格に準拠していますか?{0}}
A: 当社の SDA システム（R{0}} スレッドと T- スレッドを含む）は、ISO 10208 および ASTM 規格に厳密に従って製造されています。当社では、高強度のシームレス鋼管を使用して、要求の厳しい採掘やトンネル掘削プロジェクトに優れた引張強度と降伏強度を確保しています。{4}
Q: 破砕地盤において、SDA ボルトが従来のロックボルトよりも効率的であるのはなぜですか?
A: 従来のボルトでは、あらかじめドリルで穴をあけておく必要がありましたが、緩い地盤では穴が崩れてしまうことがよくありました。{0} SDA システムは、掘削、グラウト注入、アンカー固定を 1 つの作業に組み合わせます。これにより、ケーシング パイプの必要性がなくなり、ボーリング孔の崩壊が防止され、設置時間が最大 50% 節約されます。
Q: 球状ナットは凹凸のある岩の表面にどのように対処しますか?
A: 当社の精密-設計の球面ナット（ドーム ナット）は、ドーム型プレートと組み合わせると、7 ～ 10 度の角度補正が可能になります。これにより、トンネルの切羽に凹凸がある場合でも、ボルトが確実な垂直方向の荷重分布を維持することができます。
変形する地面への対処は、力任せではなく、物理学のゲームです。継続的な半径方向の摩擦を維持しながら制御されたスリップを可能にすることで、スプリット セットは、集中する地層に対して柔軟で信頼性の高い防御線を提供します。
で中府鉱業当社では、厳密に制御されたスロット公差を備えた高級鋼から摩擦スタビライザーを製造しています。-つまり、屋根に乗り込むたびに一貫した挿入力と信頼性の高い引き抜き摩擦が得られます。-
あなたのサイトの地面の状態が難しいですか?
[弊社のエンジニアリングチームにお問い合わせください]。穴の直径、鋼の厚さ、地下レイアウトに適した摩擦安定装置の仕様について話しましょう。
